Главный вывод: дизель-генераторная установка (ДГУ) относится к тяжёлому несамоходному оборудованию. При перевозке крепление должно решать три задачи: исключить продольное смещение вперёд, назад и опрокидывание в сторону. Базовая схема — четырёхточечная цепная страповка или перекрёстная страповка с использованием штатных транспортных точек завода-изготовителя, деревянных упоров и противоскользящих подкладок. При перевозке в Калининград через транзитную территорию важно следить за тем, чтобы груз не входил в запрещённые к транзиту категории, а сопроводительные документы были полными и с ненулевой стоимостью.

1. Особенности ДГУ как объекта перевозки

Дизель-генераторная установка обычно состоит из дизельного двигателя, синхронного генератора, шкафа управления и рамы-основания; часть моделей имеет топливный бак и систему охлаждения. С точки зрения крепления это означает следующее.

Смещённый центр тяжести и вибрация. Центр тяжести чаще всего смещён в сторону двигателя, масса распределена неравномерно. При длительной перевозке толчки и циклы «трогание — торможение» вызывают смещение груза, а иногда и деформацию рамы.

Несамоходность. ДГУ не может самостоятельно удерживаться на платформе — вся фиксация обеспечивается внешними страпами и упорами.

Транзитные ограничения. Калининград — российский анклав, и груз идёт либо через Литву, либо морем. Сама ДГУ обычно не входит в запрещённые к транзиту категории (запреты касаются в основном алкоголя, табака, военных грузов, сосудов под давлением, продуктов), но необходимо убедиться, что в составе установки нет подконтрольных комплектующих.

2. Какие крепления применяются

Цепи с талрепами. Для тяжёлых ДГУ, грузоподъёмность от нескольких тонн до десятков тонн. Талреп с храповым механизмом позволяет задать предварительное натяжение.

Ремни с храповым механизмом. Полиэстеровые страповочные ремни для средних по массе установок или когда нужно защитить наружные поверхности. Прочность на разрыв обычно 2–10 тонн; перед использованием проверяют ленту на порезы и потёртости.

Деревянные упоры и противоскользящие подкладки. Брус или специальные упорные блоки ставят по краям рамы-основания для защиты от продольного сдвига. Резиновые коврики под рамой увеличивают коэффициент трения.

Специальные захваты (для контейнерной перевозки). Если ДГУ идёт в контейнере или на раме-платформе, применяют угловые захваты, которые прижимают раму к двутавровым балкам трейлера без сверления рамы.

Принцип подбора. Суммарная удерживающая способность страповки должна быть не менее 1,5–2 масс груза. В расчёте учитывают ускорения: вперёд около 0,8g, вбок и назад около 0,5g.

3. Схемы страповки

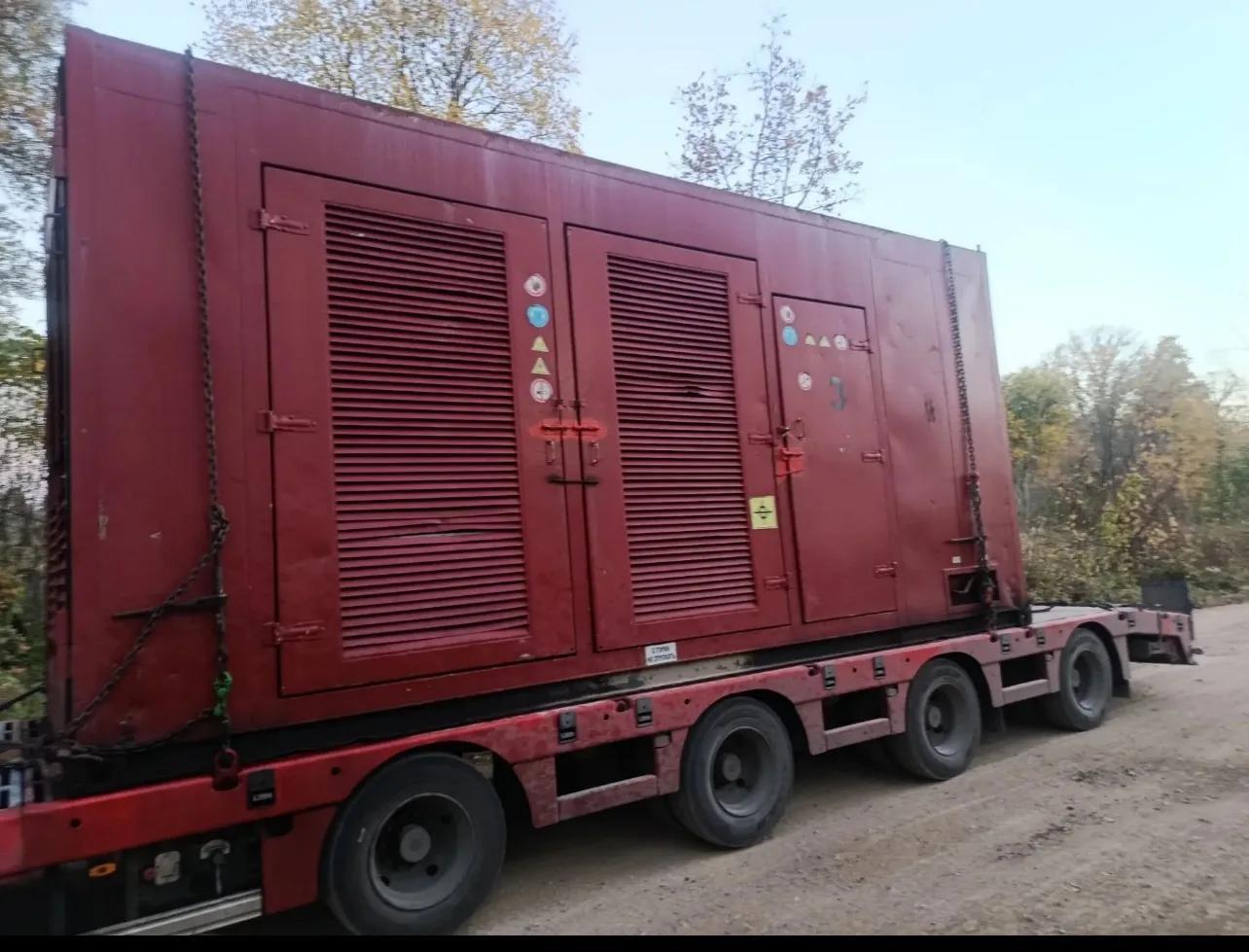

Схема 1: четырёхточечная цепная страповка (базовая)

Подходит для установок стандартной геометрии с центром тяжести near-центральным. Четыре цепи или ремня — по две спереди и сзади — крепятся к четырём штатным транспортным точкам или углам рамы.

Ключевые требования:

• Угол между цепью и горизонталью не более 30°; чем ниже, тем эффективнее сопротивление продольным и боковым нагрузкам.
• Передние и задние точки крепления должны быть максимально удалены от проекции центра тяжести — это даёт достаточное плечо.
• Каждая цепь оснащается отдельным талрепом и натягивается до состояния «без слабины».

Против смещения вперёд и назад: передние цепи держат от движения вперёд, задние — от движения назад. Боковые цепи одновременно дают частичное поперечное удержание.

Схема 2: перекрёстная страповка (Х-образная)

Применяется, когда ДГУ высокая, центр тяжести завышен или расстояние между штатными точками слишком мало. Перекрёстная схема заметно повышает сопротивление опрокидыванию и провороту.

Как делается: левая передняя точка соединяется с правым анкером платформы, правая передняя — с левым; сзади аналогично. Образуется «X», при котором любое микросмещение груза нагружает сразу несколько ветвей.

Важно: цепи не должны тереться друг о друга или давить на выступающие части (выхлоп, жгуты проводов). В местах контакта ставят защитные чехлы.

Схема 3: цепная страповка + деревянные упоры

К четырёхточечной схеме добавляются брусья по четырём сторонам рамы, закреплённые на полу платформы гвоздями или кронштейнами.

Роль: упоры берут на себя основную продольную сдвигающую нагрузку, цепи — в основном подъёмную и поперечную. Такое разделение снижает усталость цепей и повышает надёжность.

Когда применять: при дальних автоперевозках и на участках с плохим покрытием.

Выбор точек крепления

Приоритет — штатные транспортные точки завода-изготовителя. На раме ДГУ обычно есть монтажные отверстия или рым-болты. Крепление за нештатные элементы (кронштейны радиатора, основание шкафа управления) может привести к деформации или отрыву узла.

Запрещено: пропускать цепь через вращающиеся части или электрические соединения. Страповочный ремень не должен касаться острых кромок и горячих поверхностей.

4. Выбор способа перевозки и транзитная практика

Авто + железнодорожный паром (основной вариант). С российской стороны грузят на автотранспорт, везут в порт Усть-Луга или Санкт-Петербург, переставляют на железнодорожную платформу и отправляют паромом в Балтийск, далее по железной дороге в Калининград. Ранее уже был опыт перевозки дизель-генераторов массой до 500 тонн — партиями по 5 штук на 8-осных 120-тонных платформах.

Чистый автопробег через Литву. Требует транзитного разрешения, зависит от литовских квот и досмотров; для тяжёлых негабаритов проходимость ниже. Как альтернатива используется схема «3 в 1» от РЖД и логистических компаний: авто до порта, погрузка в вагон, море.

Документы. И для организаций, и для частных лиц стоимость груза не может быть нулевой. Организации предоставляют инвойс (со страной происхождения и кодом ТН ВЭД), ТОРГ-12 или УПД, а также сертификат/декларацию соответствия; частные лица — опись груза и копию паспорта.
